하네스비전검사기는 무엇을 확인하나요?
하네스 비전 검사기는 카메라로 촬영한 영상에서 배선과 부품의 상태를 판정하는 장비입니다. 하네스 오배선검사기를 선정할 때는 확인할 불량 유형부터 정하고, 단자 설삽·미삽 확인이 필요한지 함께 검토해야 합니다.
이 페이지에서는 오배선 검사 시스템, 4카메라 구성, 설삽·오배선 복합 검사기의 적용 범위를 비교하고 실제 검사 영상과 제품 소개서를 연결합니다.
호연지재 회사소개·연락처 확인검사 목적에 맞는 장비를 비교하세요
같은 하네스 검사라도 필요한 판정 항목과 촬영 방향에 따라 장비 구성이 달라집니다.

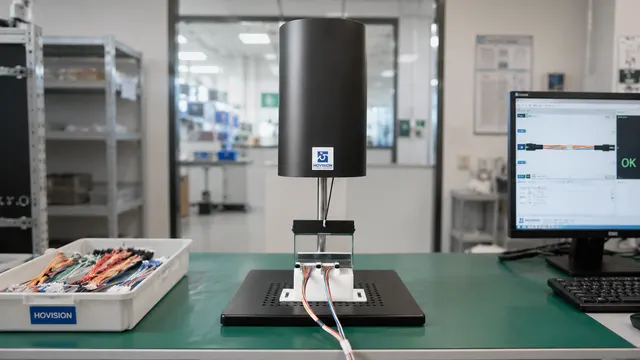

하네스 오배선 검사 시스템
배선의 색상·배열과 조립 상태 확인
오배선 판정 항목을 정하고 커넥터 위치와 촬영 조건을 검토할 때

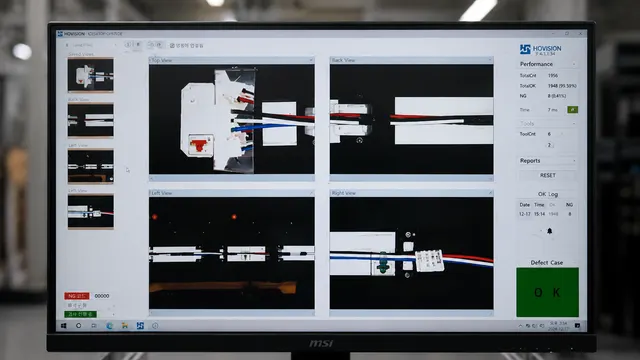

4 카메라 하네스 오배선 검사 시스템
복수 카메라로 배선과 부품 형상 확인
카메라 배치와 여러 검사 포인트를 함께 검토할 때

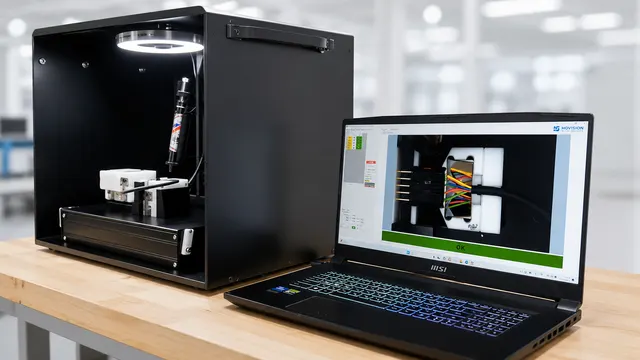

하네스 설삽과 오배선 검사기
단자 설삽·미삽과 오배선 복합 검사
설삽 판정에 필요한 포스·지그 조건과 배선 검사를 함께 검토할 때
실제 하네스 검사 영상을 확인하세요
오배선 검사, 4카메라 구성, 2열 지그와 설삽 검사 시연을 확인하세요. 영상은 해당 샘플의 적용 예시이며 모든 하네스의 성능을 뜻하지 않습니다.
2025. 01. 14.YouTube

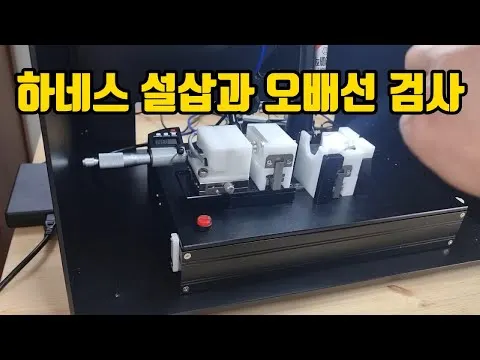

하네스 설삽과 오배선 검사기. 자동차, 전기 전자용 하네스 검사
하네스 설삽과 오배선 검사기. 자동차, 전기 전자용 하네스 검사 영상을 통해 호연지재의 현장 적용 사례를 빠르게 확인할 수 있습니다.
2024. 06. 03.YouTube

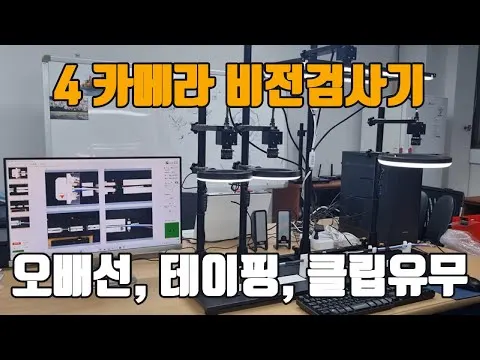

4카메라 비전검사기, 오배선과 조립불량 검사
4카메라 비전검사기, 오배선과 조립불량 검사 영상을 통해 호연지재의 현장 적용 사례를 빠르게 확인할 수 있습니다.
2024. 02. 27.YouTube

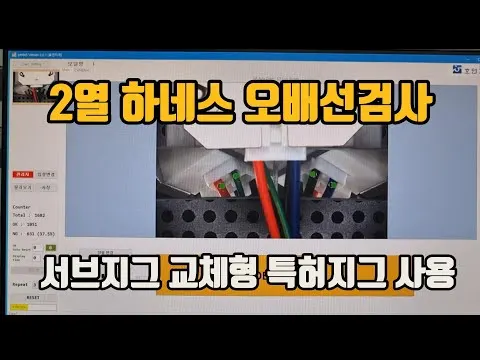

교체형 특허 미러지그로 2열 하네스 오배선 검사
교체형 특허 미러지그로 2열 하네스 오배선 검사 영상을 통해 호연지재의 현장 적용 사례를 빠르게 확인할 수 있습니다.
2023. 08. 07.YouTube

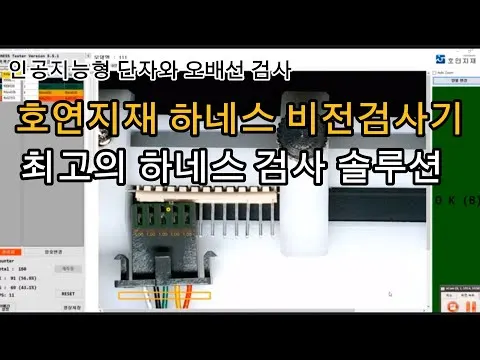

하네스 비전검사기 데모동영상 모음.설삽과 오배선 검사. 마킹. 길이검사 등
하네스 비전검사기 데모동영상 모음.설삽과 오배선 검사. 마킹. 길이검사 등 영상을 통해 호연지재의 현장 적용 사례를 빠르게 확인할 수 있습니다.
4카메라 하네스 비전검사기 소개서
카메라·조명·지그 등 소개서의 구성 사양을 확인하세요. 실제 적용 조건은 별도 검토합니다.
도입 전, 네 가지 조건부터 정합니다
검사하려는 대상과 불량 샘플을 기준으로 적용 가능성을 확인합니다.
배선 색상과 배열
정상 배선표와 비교할 위치, 색상 구분, 조명 조건을 정합니다.
단자와 부품 상태
삽입 상태·단자 형상 등 확인할 항목과 눈에 보이지 않는 부분을 구분합니다.
커넥터와 검사 지그
고정 방향, 배선 가림과 품종 교체 방법을 검토합니다.
속도와 판정 기준
목표 생산 속도와 허용 편차를 정하고 양품·불량 샘플로 검증합니다.
하네스 검사 장비를 고를 때 자주 묻는 질문
하네스비전검사기와 하네스비젼검사기는 다른 장비인가요?
비전과 비젼은 Vision을 한글로 적을 때 쓰이는 표기 차이입니다. 장비를 비교할 때는 명칭보다 배선 색상·배열, 단자 상태 등 검사 항목과 카메라·조명·지그 구성을 확인해야 합니다.
하네스 오배선검사기로 설삽까지 확인할 수 있나요?
배선의 색상·배열을 확인하는 비전 검사와 단자 삽입 상태를 확인하는 검사는 구성이 다를 수 있습니다. 설삽·미삽 확인이 필요하면 포스와 지그를 사용하는 복합 검사 장비를 함께 검토하고 실제 샘플로 판정 기준을 정합니다.
전기 도통 검사와 비전 검사는 어떻게 구분하나요?
비전 검사는 카메라에 보이는 배선·단자·부품의 상태를 확인합니다. 전기적 연결과 단선·단락 확인이 필요하면 별도의 전기 검사 요구사항을 검토해야 합니다. 외관 영상만으로 전기적 성능까지 확인한다고 판단해서는 안 됩니다.
2열 커넥터나 여러 품종도 검사할 수 있나요?
2열 하네스의 검사 영상과 지그를 바꾸는 적용 사례를 확인할 수 있습니다. 다만 커넥터 형상, 배선 가림, 촬영 방향과 품종 변경 빈도에 따라 필요한 지그·카메라·검사 레시피가 달라지므로 대상별 확인이 필요합니다.
검사 속도와 검출 정확도는 어떻게 정하나요?
샘플의 불량 유형, 허용 편차, 촬영 조건과 라인 속도를 먼저 정한 뒤 양품·불량 샘플로 검증합니다. 소개서의 사양이나 다른 제품의 시연 속도를 모든 공정의 성능으로 일괄 적용하지 않습니다.
상담을 위해 어떤 자료를 준비하면 되나요?
커넥터·단자의 사진이나 도면, 배선 색상·배열표, 양품·불량 샘플, 원하는 검사 항목과 생산 속도, 품종 수를 준비해 주세요. 기존 라인의 설치 공간과 작업 흐름을 함께 알려주시면 카메라와 지그 구성부터 검토할 수 있습니다.
검사 대상과 불량 유형을 알려주세요
배선표, 커넥터 사진과 샘플, 목표 생산 속도와 검사 항목을 바탕으로 하네스 비전 검사기의 구성과 검증 방향을 함께 검토합니다.
