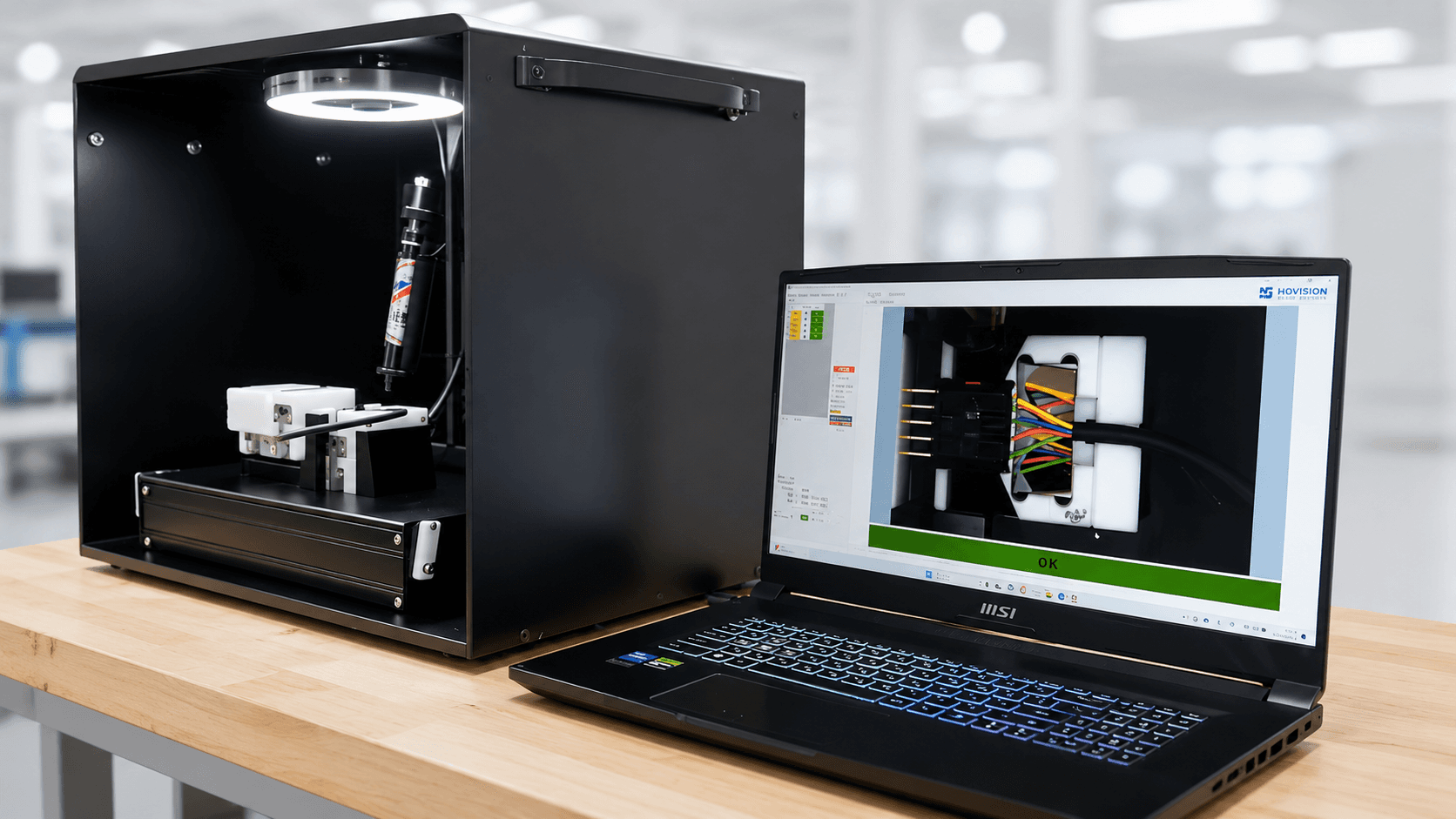

하네스 설삽과 오배선 검사기 적용 범위는 무엇인가요?
하네스 설삽과 오배선 검사기는 단자의 삽입 상태와 배선 배열을 함께 확인하기 위한 장비입니다. 단자 설삽·미삽 확인에 필요한 포스와 지그를 검토하고, 카메라로 배선 상태를 비교하는 오배선 비전검사를 조합합니다.
- 적용 공정: 설삽 / 미삽 / 오배선 복합 검사
- 운영 메모: 검사 포스와 지그 구성은 적용 라인에 맞춰 구체화합니다
- 확장 포인트: 라인 적용 방식과 검사 결과 화면 상담 후 구체화
설삽·미삽과 오배선의 구분
설삽·미삽 검사는 단자가 정해진 위치와 체결 상태에 있는지 확인하는 과제이고, 오배선 검사는 정해진 핀 배열에 맞게 전선이 배치되었는지 확인하는 과제입니다. 두 항목의 합격·불합격 기준을 각각 정한 뒤 한 작업 흐름에서 검사할 수 있는지 검토합니다.
단자 확인에 사용하는 포스는 단자와 커넥터의 사양에 따라 정해야 합니다. 특정 힘을 모든 제품에 적용하지 않으며, 부품 손상 여부와 지그의 반복 고정 상태를 실제 샘플로 확인합니다.
관련 영상에서 확인할 수 있는 구성
자동차·전기전자용 하네스 검사 영상과 7핀 하네스의 단자 설삽·오배선 검사 영상에서 적용 예를 확인할 수 있습니다. 3핀 검사 영상에는 마킹 옵션도 소개되어 있습니다. 핀 수와 배열, 마킹 사용 여부는 영상에 제시된 개별 구성이므로 모든 모델의 기본 사양으로 보지 않습니다.
2열 하네스나 여러 품종을 검사하는 경우에는 전용 또는 교체형 지그, 촬영 방향, 품종 전환 절차를 함께 검토합니다. 하네스의 도면, 정상·불량 샘플, 요구 포스 기준과 작업 속도를 알려 주시면 검사 범위를 구체화할 수 있습니다.
참고자료의 적용 범위
첨부 PDF는 4카메라 하네스 비전검사 구성의 참고자료입니다. 설삽 검사 포스나 마킹 옵션의 확정 사양서는 아니며, 해당 항목은 실제 제품과 요구 조건을 바탕으로 별도로 확인합니다.
