하네스검사기
호연지재 표준형 하네스 비전검사기 HVI-STD와 4카메라형 HVI-4CAM을 비교하세요. 배선·단자 및 부품 형상 검사, 모델별 사양과 PC 조건, 통합검사 프로그램, 1열·2열 지그와 도입 전 확인사항을 안내합니다.
호연지재의 하네스 오배선 검사 시스템은 카메라로 촬영한 전선의 색상과 배열을 기준과 비교하고, 구성에 따라 단자와 부품 형상을 함께 확인하는 하네스 비전검사기입니다. 표준형 HVI-STD와 여러 검사 부위를 촬영하는 4카메라형 HVI-4CAM을 검사 대상에 맞춰 검토할 수 있습니다.
표준형 모델
HVI-STD
표준형 카메라
5MP 산업용 카메라
표준형 검사 대상
하네스 배선과 단자
표준형 검사 시간
브로셔 기재 1~2초 이내 · 적용 조건별 확인
제품 이해에 필요한 자료를 바로 확인할 수 있습니다.
적용 공정, 검사 대상, 기대 판정 기준을 알려주시면 도입 가능성을 함께 검토합니다.
와이어 하네스는 자동차와 가전제품 등에서 전기장치에 전류와 신호를 전달합니다. 검사하려는 배선·단자의 위치, 커넥터 열 수와 촬영 부위에 따라 장비와 지그를 선택합니다.
| 모델 | 검사 방식과 주요 용도 | 카메라·검사 시간 | 구성 특징 |
|---|---|---|---|
| HVI-STD 표준형 하네스 비전검사기 | 배선과 단자 비전검사 | 5MP · 브로셔 기재 1~2초 이내 | 고해상도 렌즈, LED 특수 조명, 커넥터용 유니버설 지그 |
| HVI-4CAM 4카메라 하네스 비전검사기 | 여러 부위의 배선·단자 및 부품 형상 검사 | 6MP · 브로셔 기재 1~2초 이내 | 1~4대 카메라 모드, 분할 검사 화면, 카메라부와 분리된 맞춤형 지그 |
검사 시간과 사양은 첨부 브로셔의 기재값입니다. 실제 검사 시간과 적용 범위는 제품 형상, 검사 항목, 촬영·PC 구성 및 작업 조건에 따라 샘플로 확인하며, 제품 투입·배출을 포함한 전체 공정 시간과는 구분합니다. 장비 형태와 소프트웨어 사양은 업그레이드에 따라 변경될 수 있습니다.

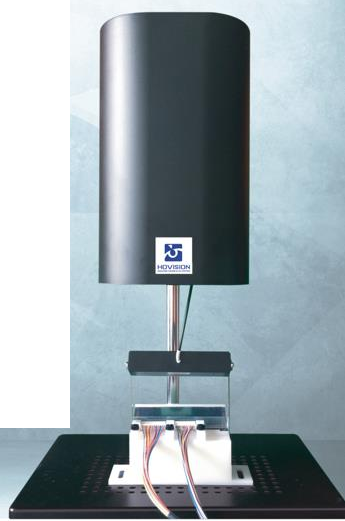

HVI-STD는 5MP 산업용 카메라, 고해상도 렌즈와 LED 특수 조명으로 하네스의 배선과 단자를 확인합니다. 커넥터용 유니버설 지그를 사용하며, 배선과 단자 동시 검사 및 인터넷을 통한 원격 A/S를 지원합니다. 브로셔의 검사 결과 도출 시간은 1~2초 이내입니다.
브로셔는 카메라 1대로 2열 하네스의 배선과 단자를 동시에 검사하는 구성도 소개합니다. 반사 프리즘과 검사 목적에 맞는 지그를 함께 검토하며, 실제 커넥터의 구조와 촬영 가능 범위에 맞춰 적용합니다.
| 항목 | 브로셔 기재 최소 사양 |
|---|---|
| CPU | Dual Core 2.0GHz |
| 모니터 해상도 | 1024×768 |
| 단자검사용 모니터 해상도 | 1920×1080 |
| 저장공간 | 32GB |
| USB 포트 | 2개 |
| 네트워크 | 인터넷 연결 가능 |

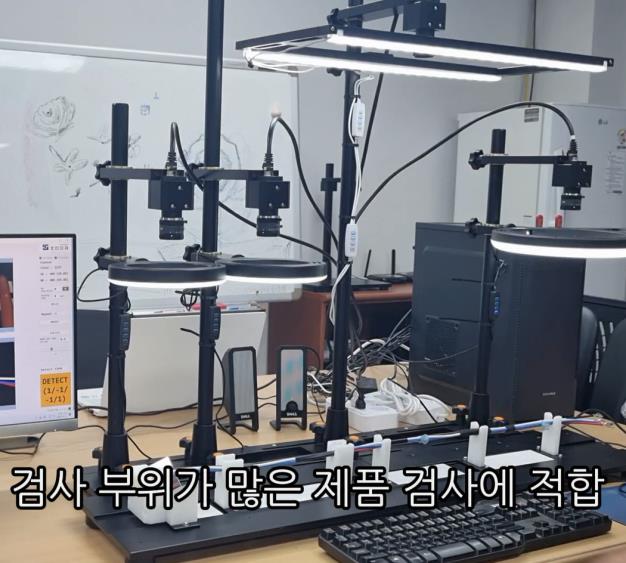

HVI-4CAM은 4대의 고해상도 카메라를 이용해 하네스의 배선과 단자를 검사하는 구성입니다. 6MP 산업용 카메라, 고해상도 렌즈, LED 특수 조명과 커넥터용 유니버설 지그를 적용하며, 배선과 부품 형상을 함께 검사합니다. 검사 부위에 따라 1~4대 카메라 모드를 선택할 수 있습니다.

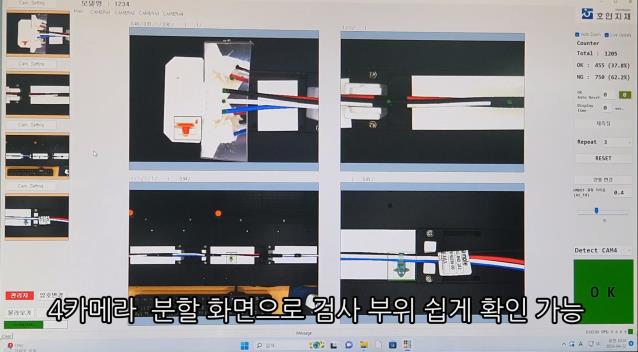

분할 화면에서 각 검사 부위와 판정 결과를 확인할 수 있습니다. 브로셔의 검사 결과 도출 시간은 1~2초 이내이며 인터넷 원격 A/S를 지원합니다.

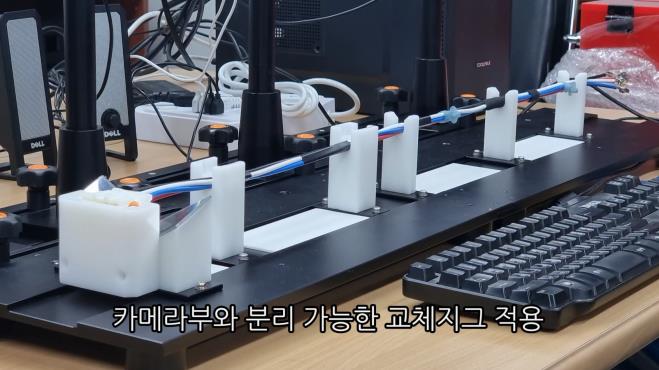

카메라부와 분리된 맞춤형 교체 지그를 적용할 수 있습니다. 커넥터의 위치와 검사 부위를 먼저 정한 뒤 카메라 수, 촬영 방향 및 지그 구성을 검토합니다.
| 항목 | 브로셔 기재 최소 사양 |
|---|---|
| CPU | Intel Core i7 12세대 |
| 모니터 해상도 | 1920×1080 |
| 저장공간 | 2TB |
| USB 포트 | 4개 |
| 프레임 그래버 | 4포트 |
| 네트워크 | 인터넷 연결 가능 |

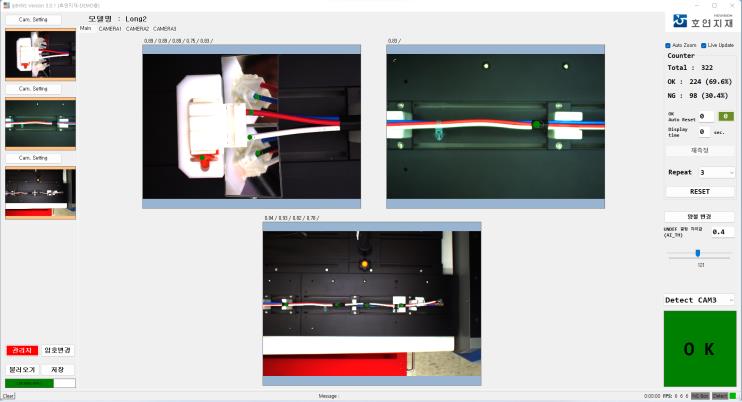

통합검사 프로그램은 검사 기준 설정부터 결과 확인과 이력 관리까지 지원합니다. 아래는 브로셔에 소개된 기능이며, 실제 적용 기능은 장비와 검사 구성에 따라 확인합니다.
전선 인쇄문자·마크의 인식 제외는 전선 표면의 해당 부분을 인식에서 제외하는 기능입니다. 문자 판독이나 마킹 검사 기능으로 안내하는 항목은 아닙니다.
지그는 커넥터의 열 수와 검사 목적에 맞춰 선택하는 구성품입니다. 배선 검사, 배선·단자 동시 검사, 2개 커넥터 동시 검사에 맞는 선택형 지그를 제공하며, 사용자 요구에 따라 맞춤형 지그도 제작할 수 있습니다.
| 구분 | 검사 대상 | 지그 구성 |
|---|---|---|
| A | 1열 배선 | 가변 지그(소) |
| B | 1열 배선의 2개 커넥터 동시 검사 | 가변 지그(대) |
| C | 1열 배선·단자 | 배면 프리즘형 가변 지그 |
| D | 2열 배선 | V블록 지그 |
| E | 2열 배선·단자 | 배면 프리즘형 V블록 지그 |
브로셔는 반사 프리즘을 이용한 2열 배선 검사와 관련 지그를 특허 등록 기술로 소개하며, 2열 지그 항목에 제10-1791348호, 제10-1645133호를 기재하고 있습니다.
검사 대상의 커넥터 종류, 핀 수, 전선 색상·배열과 제품을 놓는 방향을 먼저 확인합니다. 전선 색상이 비슷하거나 2열 배선 일부가 가려지면 조명, 촬영 방향과 지그를 조정해 구분 가능 여부를 검토합니다.
여러 품종을 검사하려면 제품별 검사 기준과 레시피를 구분합니다. 샘플 검사에서는 불량 유형별 판정과 오검출·미검출을 확인하고 카메라 수와 지그 구성을 결정합니다. 관련 영상의 레시피 생성 및 2열 하네스 검사 예도 실제 제품을 기준으로 적용 여부를 검토합니다.
카메라로 전선의 색상과 배열을 확인하고 기준과 비교합니다. 장비와 지그 구성에 따라 단자와 부품 형상을 함께 검사할 수 있습니다. 전기적 도통은 별도의 검사 요구사항으로 구분합니다.
HVI-STD는 표준형 비전검사 구성입니다. HVI-4CAM은 1~4대 카메라 모드를 선택해 여러 검사 부위를 촬영하고, 카메라부와 분리된 맞춤형 지그를 적용할 수 있습니다. 브로셔의 산업용 카메라 사양은 HVI-STD가 5MP, HVI-4CAM이 6MP입니다.
브로셔는 반사 프리즘을 이용한 2열 배선 검사와 V블록 지그를 안내합니다. 배선만 확인할지 단자도 함께 검사할지에 따라 지그가 달라지므로 실제 커넥터 구조와 촬영 조건으로 적용 여부를 확인합니다.
비전검사는 영상으로 보이는 색상·배열·형상을 확인합니다. 내부의 전기적 연결 상태를 확인하려면 통전검사가 필요하므로, 비전검사 항목과 전기적 검사 요구사항을 구분해 검토합니다.
브로셔에 기재된 HVI-STD와 HVI-4CAM의 검사 결과 도출 시간은 1~2초 이내입니다. 실제 검사 시간은 제품, 검사 항목, 장비 및 PC 구성과 작업 조건에 따라 샘플로 확인합니다.
통합검사 프로그램은 듀얼 컬러(스트라이프) 전선 인식, 색상 패턴 검사와 전선 인쇄문자·마크의 인식 제외 기능을 안내합니다. 적용 조건은 실제 전선 샘플로 검토합니다.
검사 목적별 지그와 맞춤형 제작, 인터넷을 통한 원격 A/S를 지원합니다. 필요한 지그와 지원 조건은 대상 제품과 운영 환경을 기준으로 상담합니다.
이 페이지의 모델별 사양, 프로그램 기능과 지그 사진은 하네스 비전검사 시스템 브로셔를 바탕으로 정리했습니다. 공개 PDF는 표준형·4카메라형과 프로그램·지그 등 해당 제품 범위를 발췌한 5쪽 자료입니다.
사진 설명과 출처의 쪽수는 원본 브로셔 기준입니다. 원본 2쪽은 HVI-STD, 3쪽은 HVI-4CAM, 5쪽은 통합검사 프로그램, 6쪽은 선택형 지그에 해당합니다. 공개 발췌본은 원본 1·2·3·5·6쪽 순서로 구성했습니다. 최종 장비 사양과 적용 조건은 도입 상담과 샘플 검사를 통해 확인합니다.
